工业冷却水塔水泵PLC变频节能控制系统

发布时间:2021-12-31 16:49:23人气:

一、水塔PLC变频控制系统原理:

节能闭式洁净冷却塔控制系统基于物联网,实现水泵水塔远程监视与控制。本系统安装方便 ,运行稳定,高效节能,特有的统计报表与手机远程监控系统大方便了使用的方便性与数据统计性。本系统采用PLC作出高效模糊运算,可根据室外环境参数自动调节运行参数,以达到最佳运行效果,本系统可以通过本地触摸屏与手机APP和PC电脑端随时开关水塔水泵,也可随时查看水泵水塔运行状态以历史数据.适用于各类暖通项目中冷却水塔,送风风机等。

 二、系统功能及特点:

2.1、全自动运行模式当使用柜机上手动调试切换旋钮切换至全自动模式时,以下两种模式可自由选择:

采用恒温供水模式:以设定的恒温度点作为参考点作为风机数量的调节,其中设定的温度点与当前出水管道温度差进行PID模糊运算,自动调节启动风机的数量。当变频达到最大化节约使用的能源。

采用逻辑控制模式:当水温等于设定温度的时候,冷却塔风机全负荷运行、喷淋泵在待机状态,水温每下降1摄氏度系统逐个关闭风机,关闭顺序为:6#风机——5#风机——7#风机,当水温上升时,则则反方向开启相应的控制对象。

2.2.可根据用户需求及现场情况,增加PLC控制器、变频器及触摸屏,温度变送器等,为客户提供更智能的控制系统。客户可以手机端或电脑PC端实时监控整个系统的运行状况。客户不仅操作和控制变得更方便简捷,更能节约用电,提升整个系统的效率。



undefined

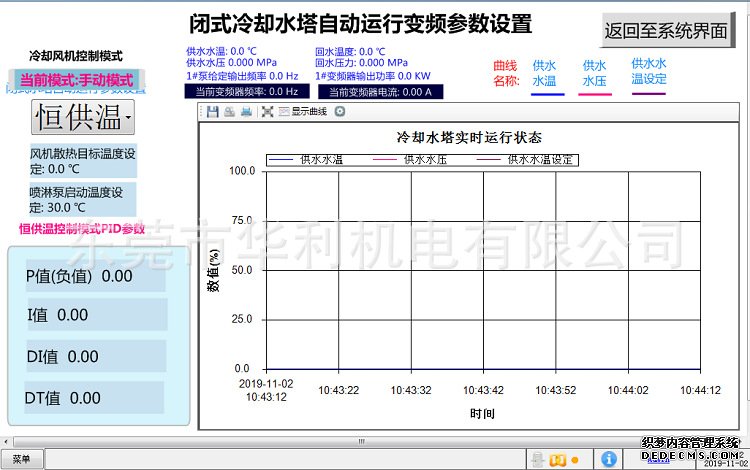

2.2、水塔自动运行参数设置:其中可以根据水塔水温的运行曲线,整定对应的PID值以达到最好效果。

水塔自动参数

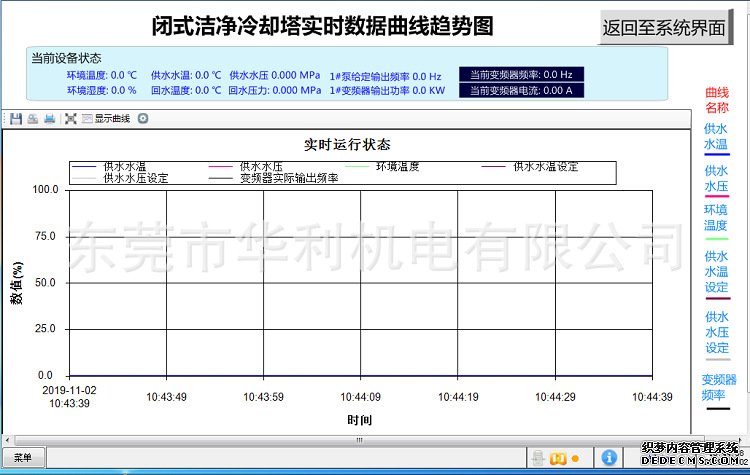

2.3、实时记录趋势曲线:实时曲线记录了当前各项状态参数的运行状况及可根据需要查看各个时间段运行状况。

undefined


2.4、远程IO数据与变频器监控

undefined


2.5、实时报警和历史记录

undefined

三、系统功能及优势
1、在水温与压力达到上限和下限值,系统均会报警;
2、在手机APP或电脑PC端,可随时查看设备运行状况与历史数据,同时与可以远程监控显示水塔水泵状态视频;
3、其中水塔水泵可以远程PC监控;
4、水塔本地显示屏,实时显示所有运行数值;
5、控制和报警均有详细历史记录;
6、可以通过手机APP或电脑PC端操作系统,节省人力及时间;
7、手动、自动双重控制适应场合灵活。系统正常情况下自动联动控制,无需人工干涉,实现自动化只能控制;
8、借助于互联网,控制器信号稳定,实现远程智慧控制,不受时空限制;

四、常见故障处理
1、常见故障通常是安装和操作不正确所引起,因此,用户可先自行检查各种连接线是否正确,根据下列故障现象自行检查,如未能解决,则须实时与我司联络。
2、接线错误引起开关跳闸:应检查线路是否有短路现象或检查系统的实际负载是否大于系统的额定电流。
3、系统不能进入节电状态:检查系统是否正处于旁路运行;输入电压是否过低,导致系统处于低压保护状态;负载电流是否过低,系统处于低电流旁路状态。
4、出现故障指示灯时,可采用切断电源,重新复位。如未能解决,则须实时与我司联络。
5、如控制面板上按键无效,将系统重新激活即可回复正常;如按键仍然无法动作,请与我司联络安排检查及维修。

五、企业资质

a268933541ee91ac2f3bc81e6e5870


六、注意事项

1、柜体需由专业人员安装。安装和维护时均需注意人身安全。
2、经常要保持机壳及周围环境的清洁。避免用于雨淋、阳光直射、腐蚀性液体或气体、强烈震动等环境中。
3、清洁时,要注意不要把金属导电物落入机箱内以造成短路。
4、在正常运行调试过后应装上盖板,防止意外发生。

5、如在使用过程中遇到任何疑问请致电0769-33839266或18826895918.
